项目百科

　　2试验结果及分析

　　2.1复配砂表观特性及胶砂试验

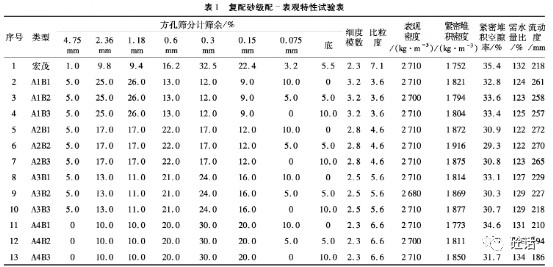

　　在2区砂范围内，通过比粒度和石粉含量控制机制砂级配，得出13组试验方案及结果见表1。

　　1)第5～7组相较基准组紧密堆积密度增大了100～150kg/m3，M密堆积空隙率降低了3%～5%，第3～7组胶砂需水量比较低，第5～7组流动度较大，相较基准组胶砂需水量比降低了近10%，流动度增加了40～50mmo主要原因为在一定范围内，随着比粒度的增大，比表面积增大，胶砂需水量比变大，胶砂流动性变差。

　　2)相同比粒度下，固定150μm筛网筛下的总量，石粉含量的占比对空隙率影响较小;随着石粉含量的增大，胶砂需水量比增大，流动度减小，但对空隙率影响较小，因为石粉有较大的比表面积，会导致混凝土拌和物变黏或增大用水量。

　　3)综合考虑空隙率及胶砂需水量比，采用第6组A2B2进行后续试验。

　　2.2复配碎石表观特性

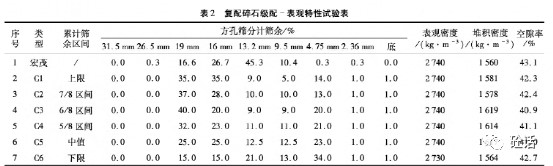

　　复配碎石级配-表观特性试验见表2。

　　1)设置级配时最大粒径未考虑26.5mm筛网及以上碎石，因为连续级配中最大粒径为31.5mm的碎石在拌和物中裸露，混凝土匀质性、包裹性较差，且根据《混凝土泵送施工技术规程》(JGJ10-2011)⑻中规定，最小内径为125mm的混凝土输送管中粗骨料最大粒径不应大于25mm。

　　2)由于级配靠近上限区间，整体碎石比表面积较小，混凝土中使用更少的水或胶材用量就能达到较好的工作性能;较低的空隙率所需砂率就越小，粗集料相比细集料有更高的强度，更易提高混凝土后期强度。

　　3)选用5～25nun连续粒级累计筛余6/8区间C3进行对比级配优化后的骨料和普通骨料在不同砂率下的空后续试验。

　　在5～25mm连续粒级范围内，中值靠近上限有较小空隙率，由表2可得以下结论。
