浅谈大体积混凝土的质量控制（五）
随着经济的不断发展，对建筑物提出了更高的要求。从多层建筑发展到高层建筑甚至到目前的超高层建筑，从简单的构筑物到现在的大型构筑物，无不反映了建筑技术的飞速发展。大体积混凝土是现代工程建设中一种重要的结构形式，大体积混凝土的水化热是近年来人们比较关注的问题，对于建筑物和桥梁的基础、桥墩等大体积混凝土需要考虑水化热引起的温度应力，温度应力引起的裂缝具有裂缝宽，上下贯通的特点，因此对结构的承载能力、防水性能、耐久性能等都会产生很大的影响。本文结合北京北京CBD核心区Z13地块商业金融项目底板的浇筑，讨论对大体积混凝土的质量控制。
北京CBD核心区Z13地块商业金融项目是中国人寿在CBD核心区的标志性建筑，工程占地面积约8000m2，总建筑面积约16万平方米，地下5层，地上39层，最高点高度190m，底板厚3m，混凝土强度等级为C40抗渗等级P10。底板无疑体量巨大，须从各个角度详细考虑混凝土温度变形的各种类型和产生机理，并结合工程实际施工情况提出有效的防治措施。
2.5混凝土配合比
(1)C40P10大体积底板混凝土经多次试验，最终确定配合比如下：水胶比0.40，砂率42%，具体用量见表7。

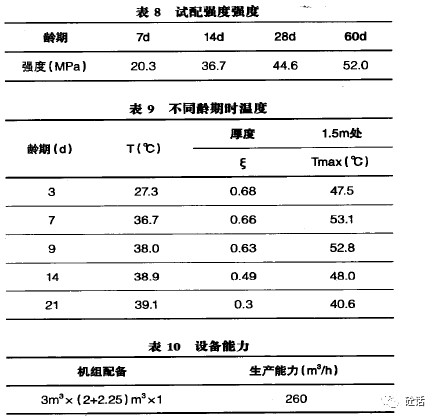

(2)C40P10大体积底板混凝土经试配，混凝土出机和易性良好，满足混凝土泵送要求。出机坍落度220mm，扩展度580mm，lh后，混凝土坍落度210mm，扩展度560mm，初凝时间：12h40min，终凝时间18h30mm，实测含气量3.2%。试配强度强度见表8。
(3)水化热及温度计算。经计算，按照C40P10配合比计算的出机温度为28.30℃，人模温度为28.9℃，混凝土表面养护采用一层塑料膜和一层草袋覆盖，预计7天龄期混凝土中心温度与表面温度差为4.5℃<25℃，混凝土表面温度与大气温度之差为18.6℃<20℃，满足标准要求，抗裂验算满足要求。具体温度见表9。
3混凝土的生产制备
3.1设备保障能力(见表10)
3.2设备保障
在浇筑前，将所有参与供应的站点的机器设备进行全面检查，排查、清理小毛病和隐患，在供应期间，安排专人对所有机器设备进行定时巡检，发现问题第一时间进行处理，确保不因设备故障耽误生产供应。
站内设备部门对搅拌杌计量设备进行一次校验，确保计量符合规定，骨料误差±2%，外加剂秤、水秤、粉料秤误差±1%。
< 完 >
