混凝土配合比设计不是仅仅通过计算可以完成的,实际上,配合比设计是一门试验技术,试验才是配合比设计的关键。混凝土配合比计算是为试验服务的,目的就是将试验工作压缩到一个较小的范围。配合比计算也就是找符合目标的近似值,使试验工作更为简捷、准确和减少试验量。
(2)计算胶凝材料胶砂强度
胶凝材料胶砂强度既可以按现行国家标准《水泥胶砂强度检验方法(ISO法)》GB/T17671对3个胶凝材料进行胶砂强度试验,也可以依据《规程》表5.1.3选取对应的粉煤灰或矿粉影响系数,计算fb。

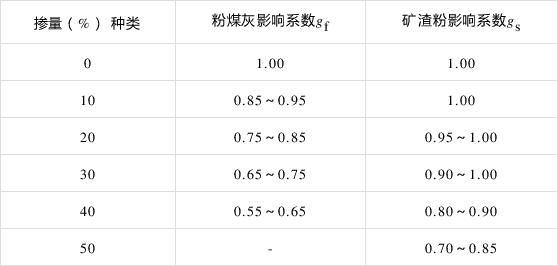

表5.1.3 粉煤灰影响系数(gf)和粒化高炉矿渣粉影响系数(gs)
注:1 采用Ⅰ级粉煤灰宜取上限值。
2 采用S75级粒化高炉矿渣粉宜取下限值,采用S95级粒化高炉矿渣粉宜取上限值,采用S105级粒化高炉矿渣粉可取上限值加0.05。
3 当超出表中的掺量时,粉煤灰和粒化高炉矿渣粉影响系数应经试验确定。
检测或计算结果:
方案1:
根据粉煤灰活性试验,测得掺加30%粉煤灰的胶凝材料28d胶砂强度为35.3MPa。
方案2:
根据表5.1.3选取粉煤灰和矿粉影响系数,矿粉、粉煤灰双掺,各掺20%,影响系数:粉煤灰取0.8矿粉取0.98。则胶凝材料强度为:48.6×0.8×0.98=38.1MPa;
(3)水胶比计算
利用《规程》中公式5.1.1计算实际水胶比如下:
W/B=ɑa×fb/(fcu,0+ɑa×ɑb×fb) (5.1.1)
式中: W/B——混凝土水胶比;
aa、ab——回归系数,按本规程第5.1.2条的规定取值;
fb——胶凝材料28d胶砂抗压强度(MPa),可实测,且试验方法应按现行国家标准《水泥胶砂强度检验方法(ISO法)》GB/T17671执行;也可按本规程第5.1.3条确定,由于没有回归系统统计资料,所以按《规程》中表5.1.2选取aa、ab。

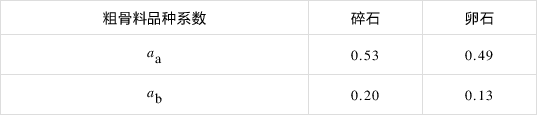

表5.1.2 回归系数(aa、ab)取值表
计算结果:
方案1:掺加30%粉煤灰时混凝土的水胶比为0.446,取0.45;
方案2:掺加20%粉煤灰和20%矿粉时混凝土的水胶比为0.474,取0.47;
< 完 >
